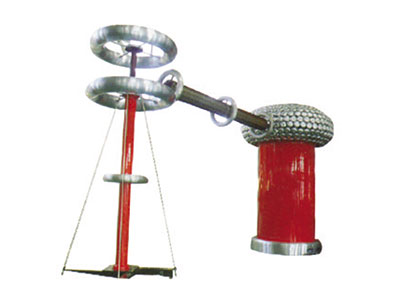

TQSW无局部放电工频试验变压器主要用于检验各种绝缘材料，绝缘结构和电工产品等耐受工频电压的绝缘水平，也作为变压器、互感器、避雷器等试品的无局部放电工频试验电源。广泛应用于电工制造部门、电力运行部门、科研单位和高等院校。
50-1200kV无局部放电工频试验变压器，主要技术性能处于国内地位，达到国际同类产品的水平。

特点
☆ 成套设备配置性强，电压容量系列齐全，功能完备；
☆ 成功研制无局部放电环氧绝缘筒，局部放电量小；
☆ 阻抗电压低，优于国标规定；
☆ 采用自动控制技术，自动化程度高，抗干扰能力强；
☆ 采用快速电子保护装置，性高。

使用贮存条件
1．海拔高度不超过1000米。
2．周围空气温度-10℃—+40℃，空气相对湿度不大于85%（+20%），从一个环境换到另一个环境，温差不得大于15℃。
3．无导电尘埃存在。
4．无火灾及瀑炸危险。
5．不含有腐蚀金属和绝缘的气体存在。
6．无剧烈振动和碰撞的场所。
7．地平水平面不超过3度
8．电源电压的波形为实际正弦波，波形畸变率小于1%，频率为50Hz，电源侧应不遭受来自外部的大气过电压。
9．设有一个接地点，接地电阻小于1欧姆。

局部放电量
（1）10-200KV额定高压输出，在UH下局部放电量≤3-5PC。
（2）250-300KV额定高压输出，在UH下局部放电量≤5PC。
（3）350-750KV额定输出，在80%UH下局部放电量≤5PC，UH下≤10PC。
（4）80KV-1500KV额定高压输出，在80%UH下局部放电量≤10PC。
2．串接式变压器，变压器电压分布不对称度≤5%
3．试验变压器在额定电压额定电流下，从环境度开始，可运行30min，在三分之二额定电压三分之二额定电流下，可连续运行。
4．单台试验变压器阻抗为3%-12%，串接阻抗为5%-40%。
5．波形畸变率<5%。
6．其余参数符合ZBK41006-89〈试验变压器〉规定。

主要技术参数

型号规格	额定容量(KVA)	低压电压	高压电压	顶罩外径×高（mm）	重量（kg）
TQSW-5/50	5	0.22	50	320×431	35
TQSW-10/100	10	0.22	100	570×725	85
TQSW-30/100	30	0.38	100	800×1036	240
TQSW-15/150	15	0.38	150	1165×1667	475
TQSW-50/250	50	0.38	250	1280×1970	1100
TQSW-100/150	100	0.38	150	1800×1953	1980
TQSW-100/100	100	0.38	100	1130×1485	1350
TQSW-200/200	200	0.6	200	1800×1953	4500
TQSW-150/250	150	0.6	250	1130×1485	4230
TQSW-250/250	250	0.6	250	1800×1953	6100
TQSW-1000/250	1000	3、6、10	250	1130×1485	12000
TQSW-450/300	450	3、6	300	2500×2445	8000
TQSW-300/300	300	3、6	300	2150×2443	6280
TQSW-600/300	600	3、6	300	2500×2555	10600
TQSW-800/400	800	3、6、10	400	3600×2800	14000
TQSW-1200/400	1200	3、6、10	400	3050×2920	19000
TQSW-100/500	100	3、6、10	500	2600×3300	8100
TQSW-250/500	250	3、6、10	500	2600×3460	11600
TQSW-200/500	200	3、6、10	500	3600×4800	8800
TQSW-500/500	500	3、6、10	500	3600×4875	23540
TQSW-1000/500	1000	3、6、10	500	3300×5300	25400
TQSW-2200/550	2200	6、10	550	3600×6000	36000
TQSW-2000/500	2000	6、10	500	3600×5400	34880
