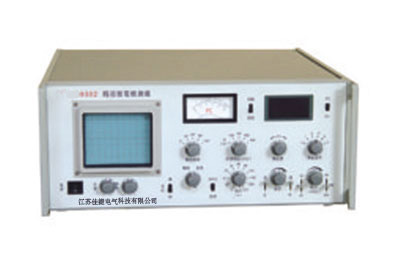

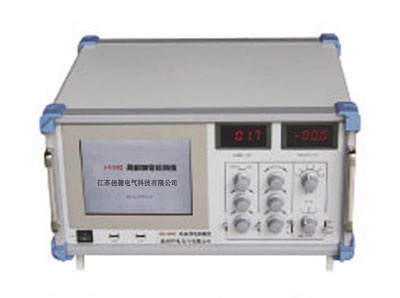

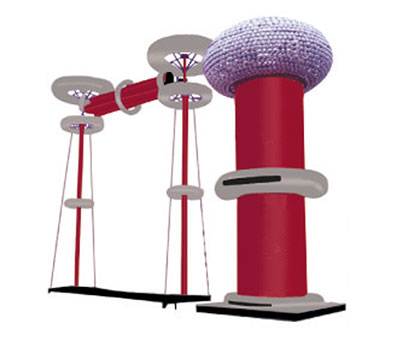

TQSCW无局部放电试验成套设备,该系统主要由:局部放电检测仪、校正脉冲发生器、输入单元、工频无局放试验变压器、保护电阻、耦合电容器、控制台、调压器、电源隔离滤波器等九部分组成。
型号规格 |
额定容量(KVA) |
高压电压(KV) |
低压电压(KV) |
顶罩外径×高度(mm) |
重量(kg) |
TQSCW-5/2×50 |
5 |
100 |
0.38 |
415×1074 |
87 |
TQSCW- 10/2×80 |
10 |
160 |
0.38 |
470×1219 |
150 |
TQSCW-20/2×100 |
20 |
200 |
0.38 |
900×2100 |
200 |
TQSCW-100/2×100 |
100 |
200 |
0.38 |
1290×3500 |
2680 |
TQSCW-45/2×200 |
45 |
400 |
0.38 |
1290×3255 |
1730 |
TQSCW-25/2×125 |
25 |
250 |
0.38 |
1200×2120 |
870 |
TQSCW-150/2×125 |
150 |
250 |
0.38 |
1600×3500 |
4770 |
TQSCW-45/2×150 |
45 |
300 |
0.38 |
1420×2500 |
2530 |
TQSCW-150/2×150 |
150 |
30 |
0.38 |
1600×4000 |
5000 |
TQSCW-300/2×150 |
300 |
300 |
0.38 |
1600×4000 |
7880 |
TQSCW-100/2×200 |
100 |
400 |
0.38 |
1500×3620 |
4280 |
TQSCW-500/2×250 |
500 |
500 |
0.6、3、6 |
2600×5580 |
16400 |
TQSCW-250/2×250 |
250 |
500 |
0.6、3、6 |
2600×5580 |
15800 |
TQSCW-300/2×300 |
300 |
600 |
0.6、3、6 |
2050×6205 |
16700 |
TQSCW-600/2×300 |
600 |
600 |
3、6 |
3300×8395 |
19000 |
TQSCW-750/2×375 |
750 |
750 |
3、6 |
3600×8395 |
38400 |
TQSCW-200/2×500 |
200 |
1000 |
3、6、10 |
3600×8350 |
12400 |
TQSCW-1000/2×500 |
1000 |
1000 |
3、6、10 |
4500×11800 |
48500 |
TQSCW-2000/2×500 |
2000 |
1000 |
3、6、10 |
4500×13500 |
52000 |
TQSCW-2400/2×400 |
2400 |
800 |
3、6、10 |
3500×11000 |
50000 |
TQSCW-1200/3×400 |
1200 |
1200 |
3、6、10 |
4500×14000 |
62000 |
TQSCW-2400/3×400 |
2400 |
1200 |
3、6、10 |
4500×15000 |
70000 |
